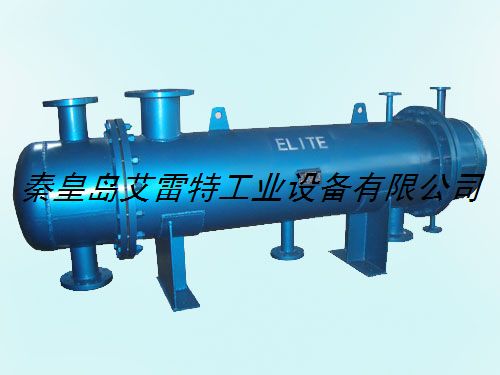

設備簡介

  波紋管換熱器是一種新型的強化傳熱節能型換熱設備。它是在傳統的列管式換熱器的基礎上，應用強化傳熱理論，對傳統的換熱器的重大突破。它繼承了列管式換熱器堅固、可靠等優點，同時又克服了其換熱能力差、易結垢等缺點。與板式、螺旋板式、振動盤管式、板翅式換熱器比較，其綜合性能指標也是較好的。此設備已有八年生產歷史，先后在熱電、石油化工、天然氣等行業應用，其運行情況良好，并證實了傳熱系數高、不腐蝕、不結垢等三大特點，受到了用戶單位的好評。幾年來，我公司憑借質量求發展、技術求進步理念，不斷更新?lián)Q熱器制造技術，先后研制各種多管程多殼程的強化波節管換熱器，得到了廣泛的好評。本產品可以作為城市集中供熱、電廠、石油、化工、輕工、制藥等行業換熱系統的優選熱交換器。

  設備特點

  1、傳熱效率高

  本產品用波紋管取代了傳統的列管式換熱器中的換熱元件-光管，使流體在管內外形成充分強化湍流，因而大大提高了管內外的傳熱系數。

  2、不污不堵不結垢，運行平穩

  由于換熱管采用不銹鋼管，而且波紋管本身為熱補償元件，通過熱脹冷縮面具有自潔作用，因此解決了列管式換熱器防腐能力差，易于結垢等問題。同時，管路通道大，壓降小，節能效果好，也不存在堵塞的問題。

  3、密封可靠，牢固

  本產品密封周長短，而且換熱管具有自身補償之功能，管板熱應力很小，因而不會(huì )出現管口破裂而造成的泄漏現象。

  主要技術性能

  1、公稱通徑：DN：325～1400mm

  2、公稱壓力：PN: 1.0, 1.6, 2.5, 4.0, 6.4MPa

  3、設計溫度：換熱器，冷凝器設計溫度為200℃。允許升溫降壓使用，不同溫度下允許工作壓力見下表。

公稱壓力MPa	水壓試驗壓力（用5℃≤t<100℃的水為介質）MPa	設計溫度℃
		200	250	300	350	400
		不同溫度下允許的工作壓力，MPa
1.0	1.32	0.98	0.98	0.81	0.74	0.68
1.6	2.12	1.57	1.42	1.3	1.18	1.09
2.5	3.06	2.45	2.23	2.03	1.86	1.74
4.0	4.90	3.92	3.57	3.25	2.98	2.78
6.4	7.85	6.28	5.71	5.21	4.77	4.46

  4、總傳熱系數：水-水：K=2000～3500W/m2℃

     汽-水：K=2500～4000W/m2℃

  其他介質：視介質物理性能及工況而定。
